Uzun Yük Depolama: Sistemler, Yapılandırmalar ve Seçim Kılavuzu

Uzun Yükler Neden Amaca Yönelik Depolama Gerektirir?

Uzun yükler (çelik borular, alüminyum ekstrüzyonlar, kereste, inşaat demiri, plastik borular, haddelenmiş kumaş ve yapısal profiller) standart palet raflarının çözemeyeceği bir depolama sorununu paylaşır: uzunlukları. Zeminde saklanan 6 metrelik çelik çubuk, tüm uzunluğu boyunca sabit bir ayak izi kaplar, bitişikteki envanteri bloke eder, yakınlarda çalışan herkes için takılma ve yuvarlanma tehlikesi yaratır ve zemin veya diğer malzemelerle temastan kaynaklanan yüzey hasarına karşı koruma sağlamaz. Bu tür düzinelerce veya yüzlerce parça biriktiğinde depo zemini bir varlıktan ziyade bir yükümlülük haline gelir.

Sonuçlar ölçülebilir. Malzeme Taşıma Enstitüsü'nün 2025 tarihli araştırmasına göre, uzun malzemeler için zeminde istiflemeye dayanan tesisler, özel olarak tasarlanmış raflar kurulduktan sonra %35'e kadar daha fazla kullanılabilir zemin alanı kazanıldığını ve malzeme taşıma yaralanmalarında %50'lik bir azalma olduğunu bildirdi. Yaralanmayı azaltmanın ötesinde, uygun uzun yük depolama, desteklenmeyen uzunlukların diğer malzemeler üzerinde dengesiz bir şekilde durması sonucu oluşan bükülme ve bükülmeyi ortadan kaldırır; bu hasar, alım sırasında görünmez ancak müşteri deforme olmuş stoğu reddettiğinde maliyetli hale gelir.

Pazar, uzun yüklerin depolanması için beş farklı sistem mimarisi sunmaktadır. Her biri farklı bir yük türü, ağırlık, alma sıklığı ve kat planı kombinasyonuna hizmet eder. Yanlış olanı seçmek, düşük performans gösteren veya günlük işlemleri aşırı karmaşık hale getiren bir sistem için sermaye maliyeti ödemek anlamına gelir. Aşağıdaki bölümlerde her seçenek ve bunun doğru spesifikasyon olduğu koşullar açıklanmaktadır.

Uzun Yüklerin Depolaması için Beş Sistem Tipi

Uzun yük depolama sistemleri birbirinin yerine kullanılamaz. Aşağıdaki beş kategori, depo planlamacılarının, metal servis merkezlerinin, üretim atölyelerinin ve dağıtım tesislerinin kullanabileceği temel mimari yaklaşımları temsil etmektedir:

• Konsol rafı: Dikey sütunlardan çıkan yatay kollar. Öne bakan dikmeler yok. Forklift veya vinç erişimi gerektiren değişken uzunluklu, düzensiz şekilli veya çok ağır stoklar için baskın çözüm.
• Petek (güvercin deliği) rafı: Her biri tek bir demet veya parçayı tutan ayrı yatay tüplerden veya kanallardan oluşan bir ızgara. Bireysel konum kontrolüyle son derece yüksek depolama yoğunluğu. Parça düzeyinde izlenebilirliğin önemli olduğu yüksek SKU sayılı işlemler için en iyisi.
• Dikey (dik) depolama sistemleri: Malzemeler dikey bölücülerde veya yuvalarda uçta depolanır. Daha kısa uzunluklar için zemin kaplama alanını en aza indirir. Zemin alanının birincil kısıtlama olduğu atölyelerde ve üretim hücrelerinde yaygındır.
• Dinamik (akışlı) uzun yük sistemleri: Eğimli raylar, ön parçalar çıkarıldığında stokun yer çekimi altında ileri doğru akmasını sağlar. FIFO rotasyonunun gerekli olduğu tutarlı malzeme kesitine sahip yüksek devirli operasyonlara uygundur.
• Otomatik uzun yük depolama sistemleri (ALSS): Belirli paketleri veya uzunlukları sabit bir çıkış noktasına ileten bilgisayar kontrollü erişim mekanizmaları. Büyük stoklara ve tutarlı malzeme profillerine sahip operasyonlar için en yüksek yoğunluk, en düşük işçilik seçeneği.

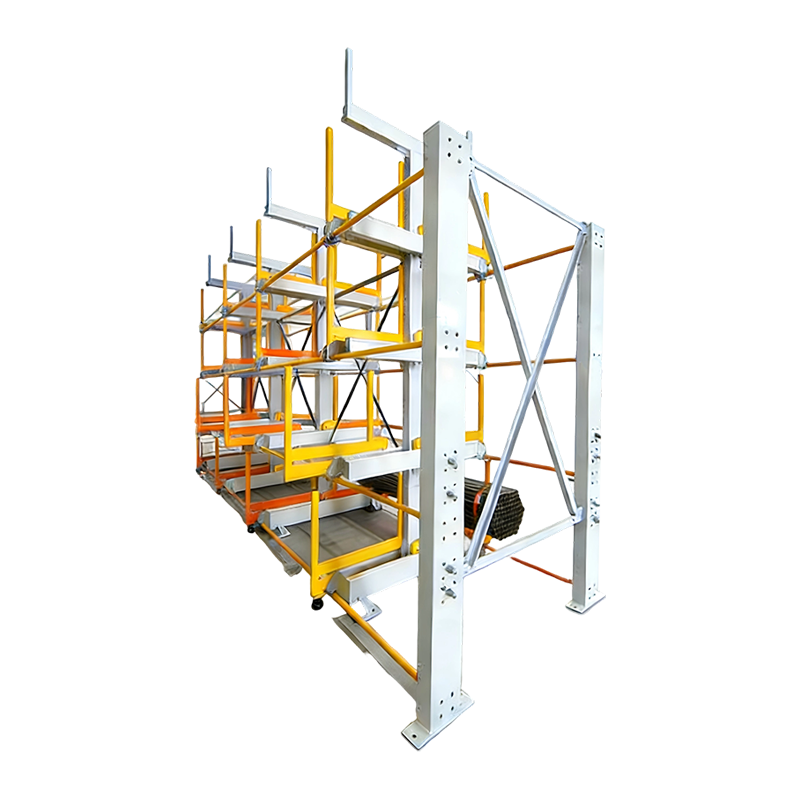

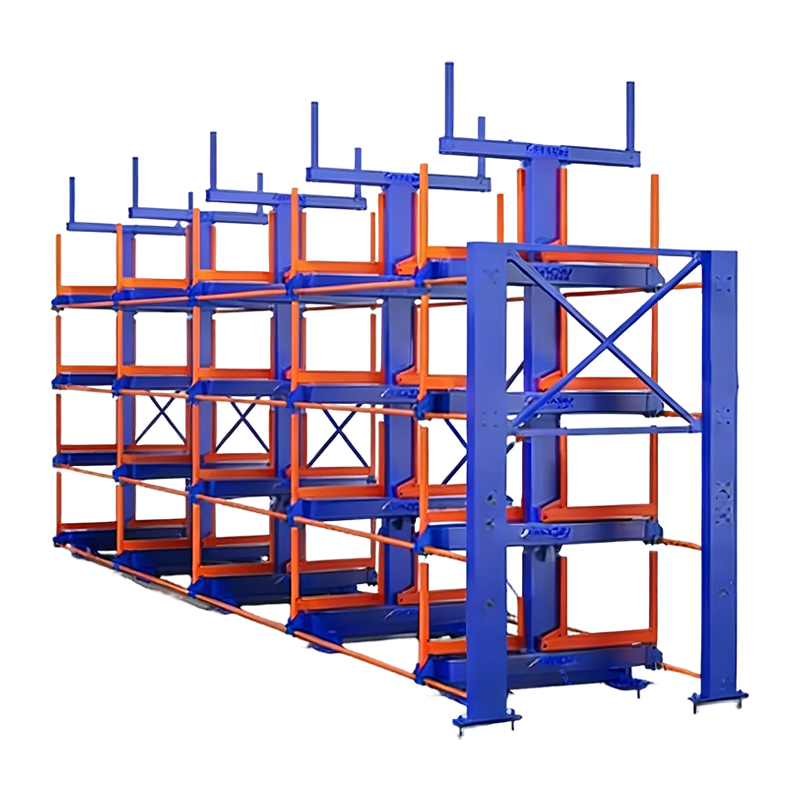

Konsol Raf: Endüstri Standardı

Konsol raf, dünya çapında en yaygın olarak kullanılan uzun yük depolama sistemidir ve bunun iyi bir nedeni vardır: sabit bir bölme geometrisi gerektirmeden en geniş malzeme türü, uzunluk ve ağırlık aralığını barındırır. Kollar, kolon boyunca 75-100 mm'lik artışlarla herhangi bir yüksekliğe konumlandırılır, çoğu modern sistemde aletsiz olarak ayarlanır ve envanter profilleri zamanla değiştikçe uzatılır veya kısaltılır. Başka hiçbir sistem aynı esneklik, yük kapasitesi ve erişilebilirlik kombinasyonunu sunmaz.

Sistem üç yapısal unsurdan oluşur: baz (yanal stabilite sağlayan zemine sabitlenmiş bir temel), sütun (aktarılan tüm yükleri taşıyan dikey dikme) ve silahlar (malzemelerin dayandığı yatay projeksiyonlar). Kolların uzunluğu 300 mm'den 1.800 mm'ye kadar mevcuttur; pratik kural, kol uzunluğunun en azından depolanan malzemenin tam derinliğine eşit olması ve uç kollardaki dik mesafenin yarısını aşacak bir çıkıntının olmamasıdır.

İki inşaat yöntemi yapısal performans katmanını tanımlar:

• Rulo şeklinde (hafif ila orta görev): Soğuk haddelenmiş çelik sacdan, cıvatalı montajdan, tipik olarak her biri 700 kg'a kadar taşıma kapasitesine sahip kollardan üretilmiştir. Kol başına 1.500 kg'ın altındaki yükler için kurulumu daha hızlı ve uygun maliyetlidir. İç mekan kullanımı tercih edilir.
• Yapısal (ağır hizmet): Sıcak haddelenmiş I-kiriş veya C-kanal yapısı, yüksek mukavemetli bağlantı elemanlarıyla cıvatalanmış, her birinin ağırlığı 900 kg'dan 3.000 kg'ın üzerinde olan kollar. Dış mekan bahçeleri (galvaniz kaplama mevcuttur), tavan üstü vinç yüklemesi ve forklift darbesine maruz kalan ortamlar için uygundur.

Yapılandırma seçenekleri sistemin mekansal performansını daha da tanımlar:

• Tek taraflı: Kollar yalnızca bir yüzde. Zemin alanını maksimuma çıkarmak için duvara yerleştirilir. Duvar çevresinde depolamanın birincil strateji olduğu durumlarda en iyisi.
• Çift taraflı: Kollar aynı sütunun her iki yüzünde bulunur. Sütun ayak izi başına depolama kapasitesini iki katına çıkarır. Her iki taraftan koridor erişimi gerektirir; Depo gövdesindeki bağımsız kurulumlar için idealdir.
• Mobil konsol: Elektrikli tahrikli zemin raylarına monte edilen tek veya çift taraflı üniteler. Koridorlar yalnızca erişim gerektiğinde oluşturulur ve eşdeğer zemin alanındaki statik sistemlere göre yoğunluğu %30-50 oranında artırır.

Konsol sistemleri, endüstriyel raf sistemleri için yük değerlerini, sapma sınırlarını ve kolon tasarımını belirleyen ANSI/RMI MH16.1 dahil yapısal performans standartlarıyla uyumludur. Tesisler, herhangi bir konsol kurulumu satın almadan önce bu standarda ve geçerli olduğu yerlerde yerel sismik gereksinimlere uygunluğu gösteren mühendislik belgelerini talep etmelidir. Tüm ürün yelpazemizi keşfedin uzun malzeme depolama raf sistemleri hem iç hem de dış mekan uygulamaları için tek taraflı, çift taraflı ve ağır hizmet konfigürasyonları dahil.

Petek ve Güvercin Yuvası Sistemleri: Maksimum Depolama Yoğunluğu

Konsol rafların kol seviyesi başına birden fazla parçayı depoladığı ve bunları bir forklift veya vinçle aldığı durumlarda, petek depolamada her bir pakete, çubuğa veya uzunluğa kendi özel yatay kanalı atanır. Sistem, yapısal bir çerçevede istiflenen ve özel bir geri alma arabası, yandan yükleyici veya otomatik çıkarıcı ile ön yüzden erişilen, kare veya yuvarlak borulardan (tipik olarak 150 mm ila 400 mm kesitli) oluşan bir ızgaradır.

Yoğunluk avantajı oldukça önemlidir: belirli bir zemin ayak izindeki petek sistemi, aynı alanı kaplayan konsol raflara kıyasla iki ila dört kat daha fazla bireysel satır öğesini depolayabilir, çünkü dikey alan, kol seviyeleri arasında boşluklar boşa harcanmadan tamamen kullanılır. Her kanal konumu, atanmış bir adrese sahip ayrı bir envanter konumudur ve birden fazla parçanın bir kolu paylaştığı konsol ortamında imkansız olan barkod veya RFID tabanlı parça düzeyinde takibi mümkün kılar.

Takas, bölme boyutlarında esneklik olmamasıdır. Her kanal belirli bir kesit aralığına göre boyutlandırılmıştır. Çok çeşitli malzeme profillerini (kare çubuk, yuvarlak boru, düz şerit) depolayan bir tesis, orantılı olarak karmaşık bir kanal boyutu karışımı gerektirir ve yeni malzeme profillerinin eklenmesi, basit kolun yeniden konumlandırılması yerine ek çerçeve bölümleri gerektirebilir. Petek sistemleri, metal servis merkezlerinde, dağıtım depolarında ve istikrarlı, iyi tanımlanmış stok profilleri ve yüksek toplama sıklığı ile imalat operasyonlarında en verimli olanıdır.

Petek depolama aynı zamanda çoğu otomatik uzun yük alma sisteminin temel mimarisidir; burada kanal ızgarası depolama ortamı olarak hizmet eder ve makine taşıyıcısı çıkarma ve teslimatı otomatik olarak gerçekleştirir.

Otomatik Uzun Yük Depolama Çözümleri

Bazen otomatik boru veya çubuk depolama sistemleri olarak da adlandırılan otomatik uzun yük depolama sistemleri (ALSS), bal peteği veya konsol analog depolama yapısını, depolama bölgesinde operatör müdahalesi olmadan belirli bir paket veya uzunluğu belirleyen, çıkaran ve belirlenmiş bir çıkış istasyonuna ileten bilgisayar kontrollü bir alma mekanizmasıyla birleştirir. Operatör yalnızca çıkış noktasında etkileşime girerek, belirli bir parçayı bulmak ve çıkarmak için forkliftin raf koridorunda gezinmesiyle ilgili zamanı ve riski ortadan kaldırır.

Operasyonel avantajlar üç boyutta birleşiyor:

• İşgücü verimliliği: Çıkış istasyonundaki tek bir operatör, depolama koridorlarında iki veya üç forklift operatörünün çalışmasını gerektirecek malzeme akışını yönetebilir. Birden fazla vardiya çalıştırılan operasyonlarda, orta ve büyük ölçekli kurulumlarda tek başına işçilik maliyetinin azaltılması genellikle 18-36 ay içinde geri ödeme sağlar.
• Depolama yoğunluğu: Forklift navigasyonu için koridorlar ortadan kaldırıldığı için, otomatik sistemler, aynı bina ayak izinde eşdeğer manüel konsol kurulumlarına göre %60-80 daha yüksek yoğunluklarda malzeme depolayabilir.
• Envanter doğruluğu: Her çıkarma ve iade, sistemin depo yönetim yazılımı (WMS) tarafından kaydedilir. Çıkış istasyonundaki ağırlığa veya uzunluğa dayalı doğrulama, doğru malzemenin alınmasını ve envanter kayıtlarının gerçek zamanlı olarak güncellenmesini sağlar; bu, manuel operasyonların tutarlı bir şekilde sürdüremeyeceği bir doğruluk düzeyidir.

Otomatik sistemler önemli bir sermaye yatırımını temsil eder ve günlük toplama hacminin yüksek olduğu tesislerde, hataların maliyetli olduğu pahalı veya kaynağı zor malzeme envanterine sahip tesislerde veya vasıflı forklift operatörlerinin az veya pahalı olduğu işgücü piyasalarında en çok haklı görülür. Sac metal ve yassı stok otomasyonu için otomatik sac depolama sistemleri Düz malzeme formatlarına uygulanan aynı yoğunluk ve hassas erişim ilkelerini sunar.

Temel Seçim Kriterleri: Bir Karar Matrisi

Çoğu tesisin mevcut en karmaşık sisteme ihtiyacı yoktur; kendi operasyonel profillerine en iyi şekilde uyan sisteme ihtiyaç duyarlar. Dört değişken seçim kararını yönlendirir:

Pratik bir seçim kısayolu: Operasyonunuz malzemeyi vardiya başına 15-20 defadan fazla alıyorsa ve doğruluk hataları maliyetliyse, otomatik sistemleri değerlendirin. Alma sıklığı daha düşükse ve envanter karışımı sık sık değişiyorsa, konsol raf sistemi kapasite, esneklik ve sermaye verimliliğinin en iyi kombinasyonunu sunar. Çoğu metal depolama, imalat ve dağıtım operasyonu için uzun malzeme depolama rafı ürün yelpazesi, en geniş endüstriyel depolama gereksinimlerini karşılayan konsol ve yapısal konfigürasyonları kapsar.

Zemin Alanı ve Dikey Alan: Yatırım Getirisinin Hesaplanması

Uzun yük depolama raflarına yönelik yatırımın geri dönüşü, raflarla serbest bırakılan taban alanının metrekare başına dolar değerine dönüştürülmesi ve bunun yıllık sistem maliyetiyle karşılaştırılması yoluyla en açık şekilde gösterilmektedir.

Tipik bir metal servis merkezi senaryosunu düşünün: 600 m²'sinin şu anda zemine istiflenmiş uzun malzeme envanteri tarafından kullanıldığı 2.000 m²'lik bir depo katı. 200 m²'lik bir alana çift taraflı konsol rafı monte etmek (erişim koridorları ile dört sıra raf), daha önce 600 m² gerektiren aynı malzeme hacmini barındırabilir ve 400 m² kullanılabilir zemin alanını geri kazanabilir. Yıllık m² başına 80 ABD doları tutarındaki endüstriyel depo kiralama ücretiyle, geri kazanılan alan, yıllık taban maliyetinde 32.000 ABD doları tutarında bir azalmayı temsil eder; ayrıca daha düşük maddi hasar, daha düşük yaralanma oranları, daha hızlı geri alma süreleri ve iyileştirilmiş envanter doğruluğu hesaba katılır.

Dikey alan kullanımı bu hesaplamayı daha da karmaşık hale getirir. 9 metre net yüksekliğe sahip standart bir endüstriyel bina, 7-8 metreye kadar konsol raflarını barındırabilir ve birden fazla kol seviyesini aynı zemin kaplama alanına istifleyebilir. 1.200 mm aralıklarla altı kol seviyesine sahip 6 metrelik tek bir sütun bölümü, kat kat daha büyük bir alanda zemin istiflemeyi gerektirecek malzemeleri dikey bir hacimde depolar.

Otomatik sistemler için yatırım getirisi hesaplaması bunu daha da genişletiyor: azaltılmış işgücü maliyeti, sıfıra yakın geri alma hataları ve iyileştirilmiş malzeme devir hızı, yıllık olarak birleşen operasyonel kazanımlardır. Günde 500'den fazla toplama işlemi gerçekleştiren yüksek hacimli operasyonlar için, 10 yıllık bir süre boyunca toplam sahip olma maliyeti, manüel konsol operasyonlarının devam eden işçilik maliyetinden ziyade çoğunlukla otomasyonu tercih eder.
